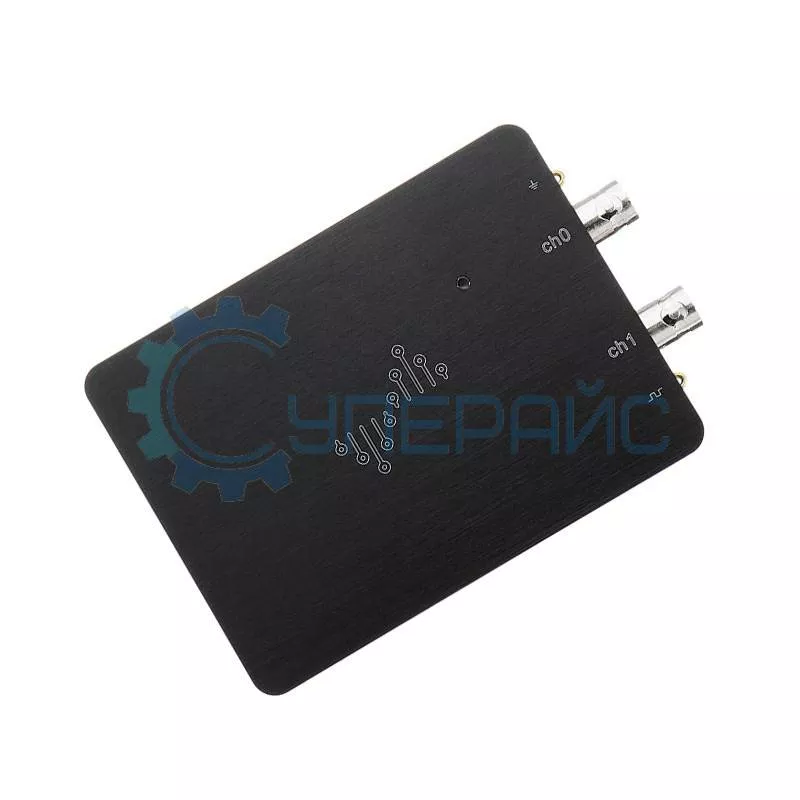

Двухканальный USB осциллограф DreamSourceLab DSCope U3P100
Технические характеристики DreamSourceLab DSCope U3P100
| Полоса пропускания | 100 МГц |
| Количество каналов | 2 |
| Частота дискретизации | 1 ГВыб / с (в одноканальном режиме) 500 МВыб / с (в двухканальном режиме) |
| Входные характеристики | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм, 16 пФ |
| Максимальное входное напряжение | 100 В (постоянный + переменный ток) |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс / дел - 10 с / дел |
| Время захвата осциллограмм | 2 мс (в двухканальном режиме) 200 мс (в одноканальном режиме) |
| Глубина памяти (захват в реальном времени) | 1 МБ (в двухканальном режиме) 2 МБ (в одноканальном режиме) |
| Глубина памяти (одиночный захват) | 128 МБ (в двухканальном режиме) 256 МБ (в одноканальном режиме) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 10 мВ / дел - 2 В / дел |
| Диапазон смещения | ± 5 делений |
| Вертикальное смещение | ± 10 мВ / дел ~ ± 20 В / дел |
| Точность усиления постоянного тока | ± 6% |
| Система синхронизации | |
| Источник триггера | CH0, CH1 |
| Режим триггера | фронт (нисходящий, восходящий) |
| Тип триггера | автоматический, нормальный (CH0, CH1, CH0 * CH1, CH0 / CH1) |
| Диапазон установки триггера | 0 - 99% от длины записи |
| Время удержания триггера | 1 мкс - 10 с |
| Чувствительность | 0 - 0,625 вертикальное разделение |
| Диапазон уровня триггера | ± 4,4 деления от центра экрана |
| Система измерения | |
| Измерения напряжения | частота, период, Vmax, Vmin, Vpp, Vrms, Vmean |
| Измерения курсоров | горизонтальная ширина / частота / период / рабочий цикл / вертикальная амплитуда |
| Математические формы сигнала | |
| FFT | |
| Длина спектра | 1 - 16 КБ |
| Вертикальный масштаб | линейное RMS или DBV RMS |
| Общие характеристики | |
| Интерфейс | USB 3.0 |
| Напряжение источника питания | 5 В DC ± 5% |
| Потребляемая мощность | 2,5 Вт |
| Поддержка программного обеспечения | Windows XP, VISTA, 7, 8, 10 Mac OS x 10.12 или выше Linux Ubuntu, Fedora, Arch и другие |
| Материал корпуса | алюминий с ЧПУ |
| Защитное заземление | есть |
| Габариты | 115 х 74 х 16 мм |
| Вес | 617 г |
| Комплектация | USB осциллограф DreamSourceLab DSCope U3P100 - 1 шт щупы для осциллографа - 2 шт USB кабель - 2 шт чехол для хранения - 1 шт |
DreamSourceLab DSCope U3P100
Существуют различные осциллографы, которые делятся по разным критериям:
- В зависимости от цифровой обработки: аналоговые, цифровые и смешанные.
- В зависимости от возможности питания: настольные и портативные.
И отдельно выделяют USB-осциллографы, одна из таких моделей была выпущена фирмой DreamSourceLab. Данные устройства используют на выездах и в полевых условиях, когда нет возможности подключиться сетевым кабелем. В отличие от стационарных приборов, USB обладает менее широким диапазоном частот и возможностей, но является компактным и мобильным.
DSCope U3P100 двухканальный с полосой пропускания в 100 мегагерц. На корпусе находятся три развязки входа AC (переменный ток), DC (постоянный ток), GND (земля). Максимальное входное напряжение 100 В.
Прибор измеряет частоту, период напряжения, максимальное, минимальное, среднее значение и так далее. По горизонтали на графиках отображаются ширина, частота, период, рабочий цикл. По вертикали амплитуда.

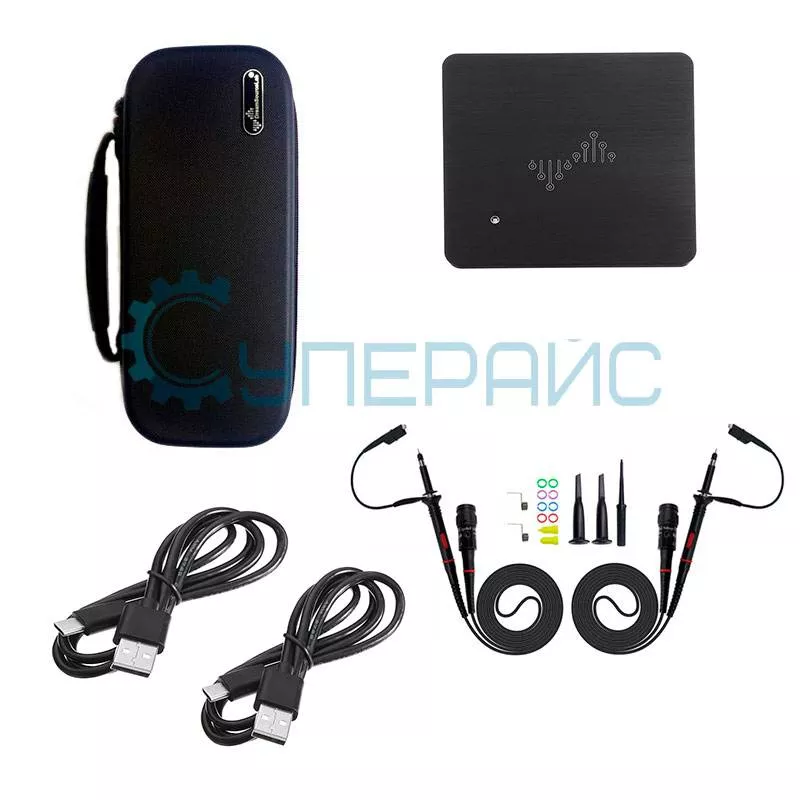

В комплекте с осциллографом идут два щупа с насадками для измерений, чехол для хранения прибора и 2 USB кабеля для подключения к ПК. U3P100 поддерживает такое программное обеспечение, как: Windows, Linux, Mac.
Обзорная таблица осциллографов DreamSourceLab DSCope
| Характеристики | U2P20 | U3P100 |
| Количество каналов | 2 | |
| Полоса пропускания | 50 МГц | 100 МГц |
| Максимальная частота дискретизации | 200 МВыб/с | 1 ГВыб/с |
| Максимальное входное напряжение | 100 В | |
| Вертикальное разрешение | 8 бит | |
| Материал корпуса | алюминий с ЧПУ | |
| Интерфейс | USB 2.0 | USB 3.0 |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
